CNC画像処理測定システム

区分

設備

分類

寸法・形状測定機器類

メーカー

（株）ミツトヨ

型式

SQV202-PRO

仕様及び性能

各軸の測定精度（U1） U1XY：（2．5＋4L/1000）μm
U1Z　：（3＋4L/1000）μm （L＝任意2点間距離mm）
XY平面の測定精度（U2） U2XY：（3．5＋5L/1000）μm （L＝任意2点間距離mm）
測定範囲 X200×Y200×Z150mm
画像検出方式 高感度CCDカメラ
モニタ倍率 80×、160×、480×（2．5×標準レンズ＋プログラム制御パワーターレット）
測定物の最大質量 10kg

※上記の仕様・性能は、カタログからの引用等ですので、実際に測定・試験ができる試料や測定物の種類・大きさ・形状等につきましては、担当職員までご確認ください。　

用途

機械部品（金属、プラスチック他）などの二次元的な寸法、形状の測定。また、高さ（段差）や平面精度の測定なども可能。

導入年

1999年

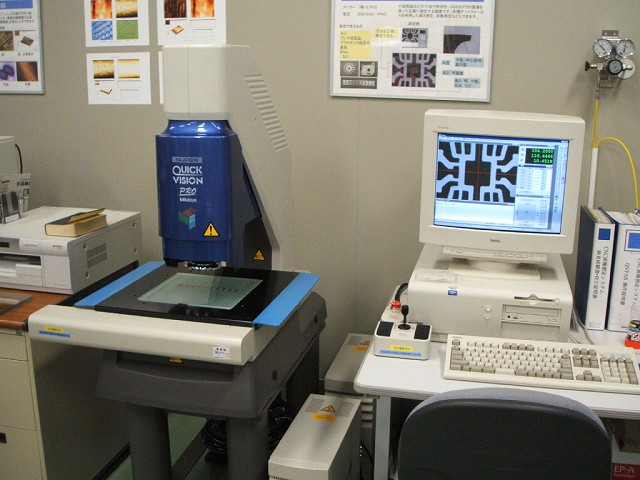

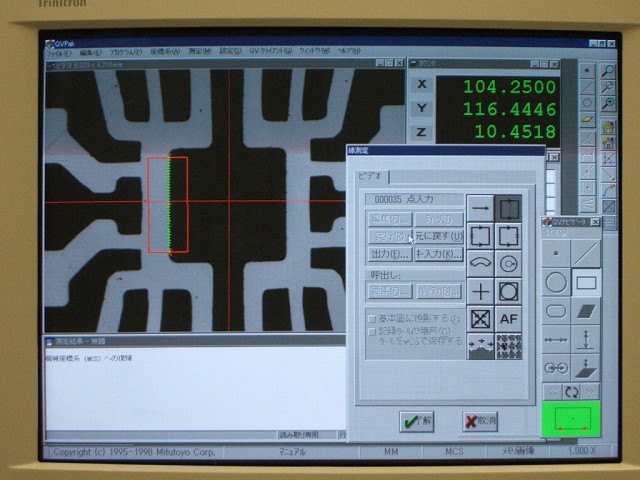

画像

•
•

料金

1030円/時間

設置場所

福島県ハイテクプラザ（郡山）

予約・連絡先

024-954-4962

備考

県外企業は料金が2倍となります。詳しくは担当職員までご確認ください。
